La caída de voltaje se define como un decremento del voltaje en una línea eléctrica a menos del 90% de su valor nominal por un periodo mayor a 1 minuto. La caída de tensión o bajo voltaje es uno de los problemas de calidad de energía más comunes en México y tiene repercusiones graves en el funcionamiento de todos los equipos y maquinaria conectada a una línea eléctrica. Un bajo voltaje puede causar en muchas ocasiones daños parciales o totales de maquinaría y tiene un costo económico importante para empresas, comercios y hogares debido a la necesidad de reparar o adquirir equipos nuevos.
Sobrecarga o saturación del sistema eléctrico, es decir, cuando a la línea eléctrica de CFE se le exige una demanda mayor para la cual esta diseñada surge una caída de tensión. Este es un problema muy frecuente en zonas con altas temperaturas en temporada de calor cuando el uso intensivo de aire acondicionado sobrecarga las líneas eléctricas y produce un bajo voltaje.
Larga distancia de conexión desde el transformador eléctrico de alimentación más cercano a una acometida eléctrica. A mayor distancia, mayor resistencia de la línea eléctrica y mayor caída de tensión.
En zonas industriales el arranque de maquinaría industrial, bombas, y motores con gran consumo de corriente puede generar una saturación de la línea y por ende caída de voltaje y problemas en los sistemas de control y maquinaría.

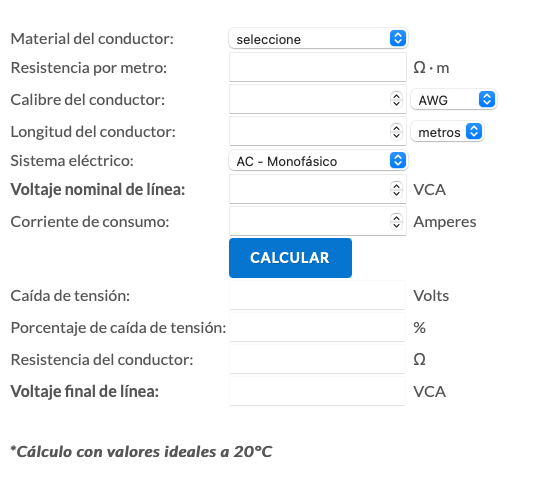

De Click para acceder a la aplicación web
Descargue tabla de corriente máxima por conductor / cable aquí.
La caída de tensión en una línea eléctrica se calcula con la siguiente fórmula:
Vcaída = I * Z
V : Caída de voltaje ( Volts )
I : Corriente o carga. ( Amperes ). Se refiere al consumo total en amperes de los dispositivos conectados como carga a la línea eléctrica.
Z : Impedancia / Resistencia del conductor ( Ohms Ω ). La resistencia total se calcula en función del tipo de material, calibre y longitud del conductor. En sistemas con elementos inductivos y capacitivos, el factor reactivo debe considerarse para calcular la impedancia total del circuito.
A mayor distancia y/o carga en una línea eléctrica existe una mayor caída de tensión.
Cualquier flujo de corriente a través de un conductor genera pérdidas, por lo que inevitablemente existirá una diferencia entre la potencia inicial y final del sistema eléctrico. Esta situación puede ser más notoria en distancias de distribución largas ya que en cuanto mayor sea la longitud del cable, mayores serán las pérdidas y la caída de tensión.

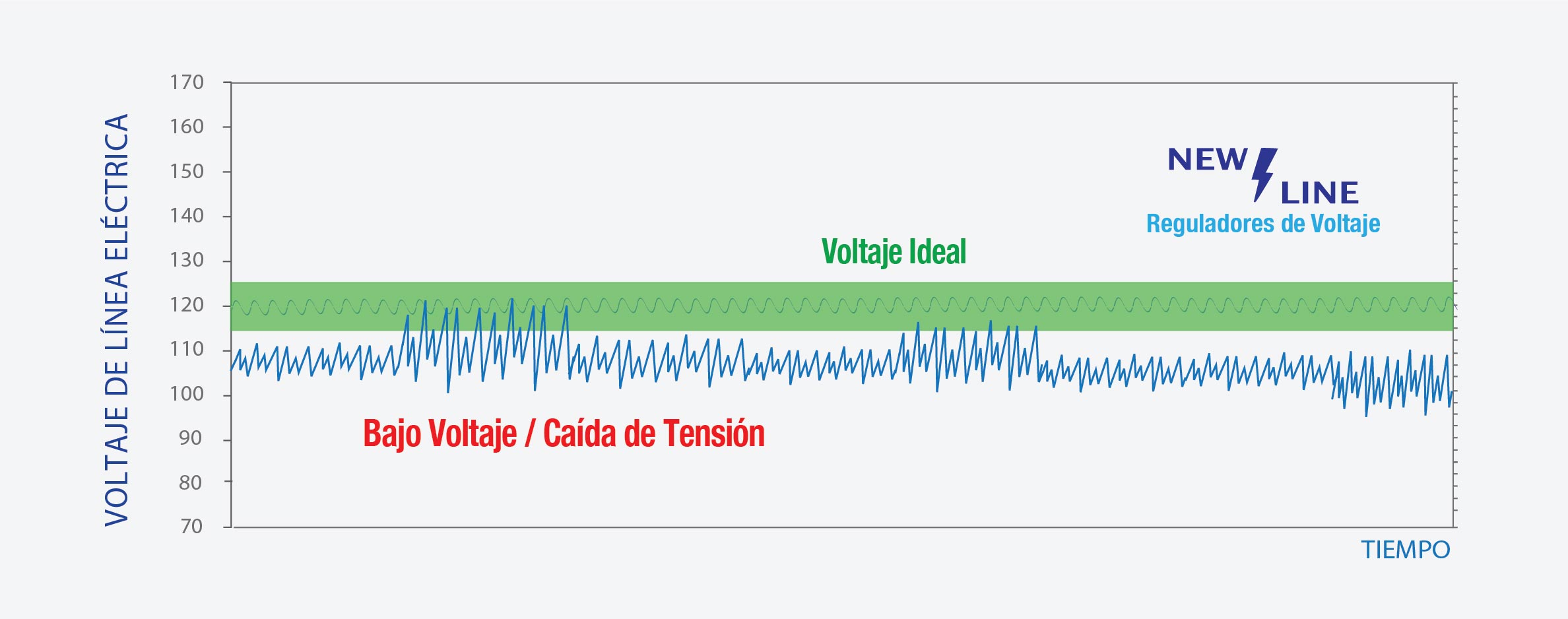

La caída de tensión o voltaje es también denominada brownout y puede tener repercusiones graves en el funcionamiento de todos los equipos eléctricos conectados. En una línea eléctrica doméstica de 120VCA cualquier voltaje por debajo de 108VCA (-10% del voltaje nominal de 120VCA) puede ser considerado una caída de voltaje mientras que en sistema de 220VCA se puede considerar una caída de voltaje a cualquier valor por debajo de 198VCA (-10% del voltaje nominal de 220VCA), ambos voltajes requieren atención inmediata para evitar fallas y problemas.
